(VMWARE Horizon) - VMware Horizon 7.7 Build

• VMware Horizon可提供使用者透過PC、平板..等設備，來連接至個人的虛擬化桌面，用戶端資料都是存放在伺服器上，大大降低了使用者資料遺失的風險，且更便利的集中式管理，另外就算用戶端電腦故障了，也能馬上拿一台備用的電腦來進行作業，減少IT人員重新安裝系統與設定環境的處理過程。

• 至於VDI建置的成本是否會比傳統使用一般PC的架構還便宜呢，其實這還要看公司建置的規模及想法，同時也要把人力維護成本考慮進去，那麼若是用戶端數量很多且都是為產線平台使用，我覺得這時VDI就是很好的選擇，因為我想大部分的產線作業都只是將程式產生出來的數據上拋至伺服器端，所以在系統效能上也不會有較高的需求，當然這不只侷限於產線，在OA環境也是可以使用的。

• 在建置前，必需先考慮幾個重要因素 :

　　(1) 建置成本與環境  (成本預算、授權、需求)
        (2) 網路頻寬
        (3) 用戶端電腦數量
        (4) 伺服器CPU、RAM、硬碟I/O及GPU效能
        (5) 伺服器磁碟空間  (需要隨時注意)
        (6) 使用者是否有繪圖及高效能需求(重要)
              這往往是影響用戶在使用上操作不順的最大的因素

• VDI建置需要有以下環境 :

電腦名稱	服務	IP位址	安裝套件
AD01.GTXM.com.tw	Domain Contoller DNS DHCP	192.168.0.50
vCenter Server 6.7 U1	VC.GTXM.com.tw	192.168.0.200	VCSA 6.7 U1
Hc.GTXM.com.tw	Composer	192.168.0.110	VMware-viewcomposer-7.7.0
Hcs.GTXM.com.tw	Connection Server	192.168.0.111	VMware-viewconnectionserver-7.7
SQL.GTXM.com.tw	SQL	192.168.0.112	SQL Server 2016 SP2
View.GTXM.com.tw	鏈接克隆	DHCP	VMware-viewagent 7.7
View2.GTXM.com.tw	即時克隆	DHCP	VMware-viewagent 7.7
VMware Horizo​​n Client	Client端連接軟體	DHCP	VMware-Horizo​​n-Client 4.10

VDI包含幾個重要套件：

(1) Horizon composer : 可以安裝在windows版本的vCenter下，或是其它的伺服器上，並透過Horizon composer於來源的父虛擬機器創建連接克隆Pool，以達到節省磁碟的成本。

(2) Horizon Connection Server : 與Client端的連接點，HCS通過Windows AD認證，將連接請求發送至相對應的虛擬機器或是伺服器。

(3) Horizon Agent : 與遠端虛擬桌面或是RDS服務器來通過Horizon Client連接畫面，且提供列印或是USB映射等功能。

(4) Horizon Client : 於Windows、Linux等平台，讓用戶可以透過在該平台連接虛擬桌面。

(5) Horizon ThinApp : 將應用程式安裝在虛擬化的沙箱中。

(6) 用戶端設備 : 不論用戶在哪裡，都可以利用平板、電腦..等設備，透過Horizon Client來連接我們的虛擬桌面。

1. AD、DNS、DHCP環境我都已事先部署完成，所以這部分就略過，那麼開始新建新的OU及使用者、電腦。

2. 於SQL伺服器安裝SQL Server

3. SQL功能目錄建議安裝在其它磁碟區

4. 下一步

5. 下一步

6. SQL安裝完成

7. 發現一個好笑的問題，我竟然找不到SQL Management Studio工具???

8. 選擇安裝管理工具，它會引導您至網站下載SQL Management Studio工具

9. 正在安裝SQL Management Studio

10. 登入SQL伺服器並新增資料庫

11. 將SQL Server Browser服務啟動，並設為自動

12. 於Hcs伺服器安裝Horizon 7 Connection Server套件

13. 選擇Horizon 7標準伺服器

※ Horizon 7標準服務器：單獨安裝一台Horizon 7服務器或一組服務器的第一台(主服務器)。

※ Horizon 7副本服務器：加入到現有的實例中副本(可以有多個)。

※ Horizon 7安全服務器：通常安裝在DMZ區域來提供安全接入點。

※ Horizon 7註冊服務器：用於True SSO認證機制。

14. 設定資料復原密碼

15. 下一步

16. 下一步

17. 安裝完成後，可透過web網頁來連線登入至Horizon Connection Server管理中心

18. 登入HCS管理介面

19. 接著至Hc伺服器安裝Horizon composer 套件

20. ODBC DSN Setup

21. 新增

22. 完成

23. 下一步

24. 輸入SQL驗證帳號與密碼

25. 變更預設資料庫

26. 完成

27. 測試是否與資料庫連結成功

28. 確定

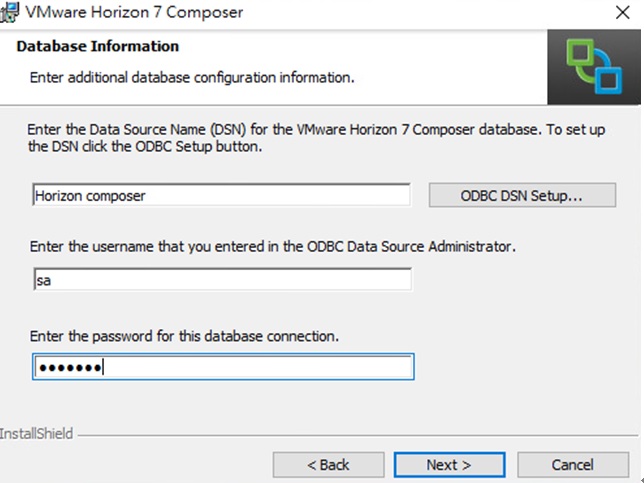

29. 輸入剛剛連接的ODBC名稱與登入帳號密碼

30. 下一步

31. 安裝完成會要求重開機

32. 接下來配置Win10連接模板，安裝VMWARE Horizon Agent

33. 下一步

34. 這邊需要注意，目前是配置鏈接克隆，所以不能同時安裝Clone Agent套件

35. 安裝完成後，請重開機

36. 注意音效與麥克風是否正常

37. 釋放IP位址

38. 將虛擬機器關機，並做一次快照

39. 開始配置Horizon Connection Server

40. 輸入SQL伺服器及資料庫名稱、帳密認證

41. 連接SQL資料庫

42. 新增vCenter Server

43. 輸入vCenter Server認證資訊

44. 輸入View Composer伺服器認證資訊

45. 新增Domain

46. 這邊默認即可

47. 完成即可

48. 準備配置鏈接克隆平台

49. 下一步

50. 下一步

51. 選擇View Composer連結複製

52. 設定連接克隆名稱資訊

53. 勾選HTML Access，其餘默認即可

54. 依使用者環境設定即可

55. 預設即可

56. 下一步

57. 選擇虛擬機器及快照所放置的位置

58. 預設即可

59. 設定AD組織位置，並勾選允許重複使用現存的帳戶

60. 沒問題就完成即可

61. 建立完成

62. 新增可連至鏈接克隆虛擬桌面權限

63. 選擇DVI_GROUP讓該群組有權限可以連接至Win10_view1

64. 於Client電腦安裝Horizon Client程式

65. 輸入可連入鏈接克隆虛擬機器權限的帳號與密碼

66. 登入後可以看到Win10鏈接克隆

67. 已順利連至虛擬桌面 (鏈接克隆桌面)

68. 透過HTML Access網頁連接至虛擬桌面

69. HTML登入進入畫面

70. 已登入虛擬桌面

◎ 結論 : 有了DVI虛擬化桌面除了方便集中式管理外，對IT人員可省去很多維護、裝機系統環境..等流程，另外在磁碟及硬體成本上也能達到節省很大的開銷(長期)，當然VDI還有其它功能，後續會再做LAB。
