(VMWARE vSAN) - vSAN build and Fault simulation Lab (RAID1)

隨著近年這幾年超融合架構越來越火紅，vSAN架構也隨著開始普及，且功能越來越強大及成熟，對一個VMWARE系統工程師來說vSAN已經是必須要學習的一項很重要的技能。

vSAN有分Standard、Advanced及Enterprise 三種授權

圖片來源 : VMware vSAN 6.6 Licensing Guide

至於要選擇哪種授權，依生產環境及各種建置的考量都會有所不同 :

若要做RAID5環境(這邊就不談RAID6了) :

(1) 硬碟必須全部採用All-Flash

(2) 需要買到vSAN Advanced以上授權

(3) 至少需要4台ESXI主機 (最理想狀態是5台ESXI主機)

(4)使用容量乘以1.33 (100G的vmdk只佔133G)

若要做RAID1環境 :

(1) 通常採用RAID1大都是買vSAN Standard授權居多

(2) 若是購買vSAN Advanced採用混合架構硬碟是不支援重複壓縮即刪除功能的唷

(3) 使用容量乘以2倍的空間

(4)至少需要3台ESXI主機 (最理想狀態是4台ESXI主機)

vSAN架構是將各台ESXI內的硬碟，集中成一個DataStore，採用分散式儲存的方式來存放檔案，藉此達到容錯的效果。

vSAN有幾個需要注意的地方 :

(1) 一台ESXI主機最多可以組成5個磁碟組，而一個磁碟組最多只能放1顆SSD+7顆HDD，若一個磁碟組總容量若為1TB，SSD的空間就需要乘以該HDD容量的10%。

　　 (2) 網路環境必須搭配10G速度。

(3) 若一台ESXI配置滿磁碟組，最好能事先預留CPU*10%效能及32G記憶體。

(4) I/O Controller、SSD及HHD必須要符合vSAN的兼容性，可參考vSAN Ready node規格，另外要特別注意若未來有打算升級vSAN環境時，必須要確定I/O Controller是否可兼容升級的該版本。

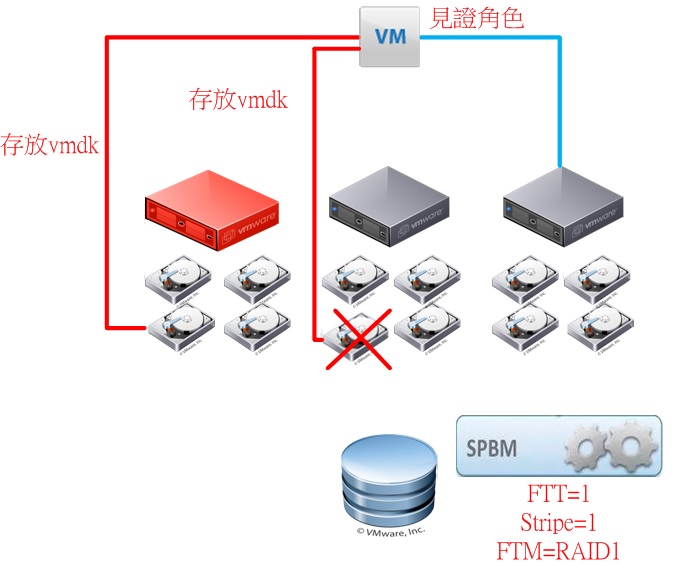

(5) SPBM可以定義vSAN Storage Policy

FTT=0~3 (FTT=1 代表會多一份完整的數據放在其它ESXI上，確保有一份相同數據來保護我們的數據，若要做到FTT=2以上時，當然就需要更多的ESXI主機來存放才行了，FTT=0的情況下是沒有任何數據保護。

Stripe=1~12 (若設定為2的話，一個vmdk會拆成2份數據放在不同的磁碟組上，我個人是比較不建議拆出來，越多相較會影響到效能。

FTM=RAID1、RAID5(FTT=1)、RAID6(FTT=2)。

(6) vmdk若大於255G會再拆成另一份出來 (例如 : 300G vmdk會拆成一個255G及一個45G)

(在File Server或是SQL..等大型數據伺服器都一定會拆成好幾個vmdk檔出來，若是採用較多的磁碟組在效能上是很有幫助的唷)。

　　(7) 當其中某一台ESXI的HDD硬碟發生故障時，預設經過60分鐘vSAN會判定為永久性故障，隨後就會在其它可用的磁碟組上Rebuild元件。

(8) I/O Controller必須要設為Passthrough，因為在vSAN環境下，RAID是在VMWARE下配置的並不是在I/O Controller，且在新增或是更換硬碟時，可不必再重新啟動ESXI主機。

測試環境 :

每台ESXI都有2個磁碟組，每一個磁碟組都有一顆HDD

電腦名稱	IP位址	ESXI版本	vSAN磁碟版本
vSAN01.gtx.com.tw	172.16.0.90	6.7 U1	7
vSAN02.gtx.com.tw	172.16.0.91	6.7 U1	7
vSAN03.gtx.com.tw	172.16.0.92	6.7 U1	7
